差示扫描量热仪（DSC）可以用于测试聚乙烯的结晶度。

一、差示扫描量热仪简介

差示扫描量热仪作为一种可控程序温度下的热效应的经典热分析方法，测量与热量有关的物理、化学变化，如玻璃化转变温度、熔点、熔融温度、结晶与结晶热、相转变反应热，产品的热稳定性、固化/交联、氧化诱导期等。

二、聚乙烯简介

聚乙烯是通用的热塑性塑料，全球每年生产超过 6000 万吨，主要是通过乙烯单体聚合而 成。常见的聚合类型有自由基聚合、阴离子聚合、离子配位聚合和阳离子聚合。因为乙烯 单体结构没有其他取代基，不会影响到聚合物链段扩展稳定性，但每一种聚合方法得到是 不同品种的聚乙烯。、

三、测试条件

温度范围：-50—200℃

样品质量：12.38mg

坩埚：Al，扎孔

升温速率：20K/min

气氛：N2，40ml/min

四、测试结果

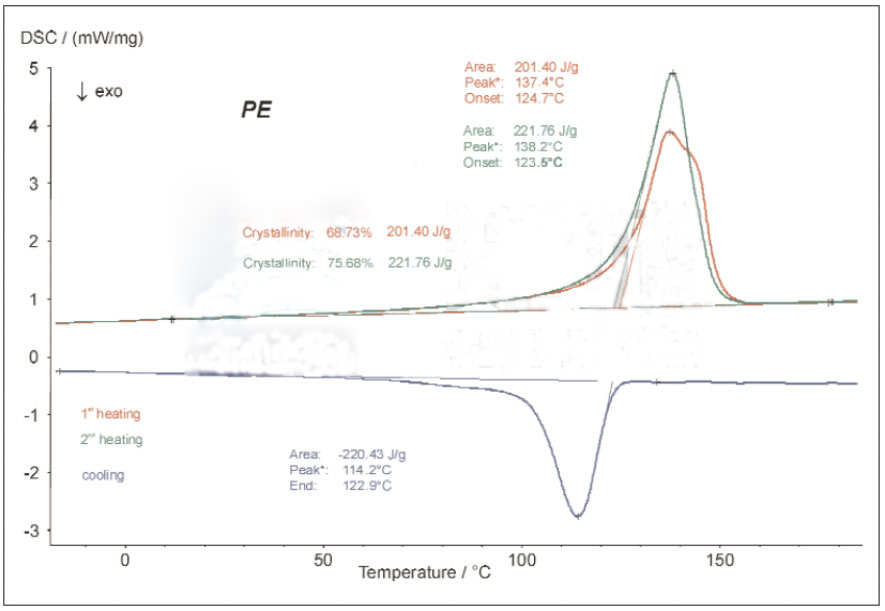

通过 DSC 升温测试，可分析材料中晶体部分的熔融行为。DSC 吸热峰面积即为热焓值，表明晶体部分熔化所需的热量。在适当的降温速率下冷却，可以检测到材料的结晶过程，而 快速冷却抑制结晶，导致材料中无定形部分的增加。将第一次升温的熔融热焓值 201.4J/g 与聚乙烯 100%结晶的理论热焓值 293J/g，比较计算后可以得到该材料的结晶度。第二次 加热的熔融热焓值增加到 221.7J/g，说明经过 20K/min 降温后材料的结晶度有所提高。

免责声明：本平台文章均系转载，版权归原作者所有。所转载文章并不代表本网站赞同其观点和对其真实性负责。如涉及作品版权问题，请及时联系我们，我们将作删除处理以保证您的权益！
