什么是热成像？

热成像是一种基于红外辐射的成像技术，能够捕捉物体表面散发的热量（即红外线辐射）并将其转化为可视化的图像。热成像设备通常生成伪彩色图像，用颜色表示不同的温度分布，常见颜色映射为：红色表示高温，蓝色表示低温。

一、热成像技术原理

任何温度高于绝对零(-273.15 °C) 的物体，都会根据其温度发出红外能量（热量）；物体发出的红外线能量被称为它的热特征。一般来说，物体越热，它发出的辐射就越多。热成像仪本质上是一种热传感器，能够检测、捕捉到微小的温度差异，它收集来自场景中物体的红外辐射，并根据有关温差的信息创建像素、组成图像。由于物体很少与周边物体的温度完全相同，因此热成像仪可以检测到它们的差异，并且在热图像中形成鲜明的反差，这就是红外热成像基本原理。

接下来，先来了解一些红外热成像的物理基础。

电磁频谱范围：在19 世纪的下半叶，人们发现热辐射和其他电磁波（如可见光或无线电波）在性质上是相似的。随后，基尔霍夫、斯蒂芬、波尔兹曼、维恩和普朗克发现了辐射定律。到 20 世纪中叶，红外技术在军事用途方面的密集而成功的工作促进了第一台红外观察器的建造。随着时间和技术的发展，也是 60 年代第一个用于非军事应用的热成像设备。然而，与此同时，随着可用设备的显着多样化，高温计发展成为工业温度测量中一种广泛应用的方法。

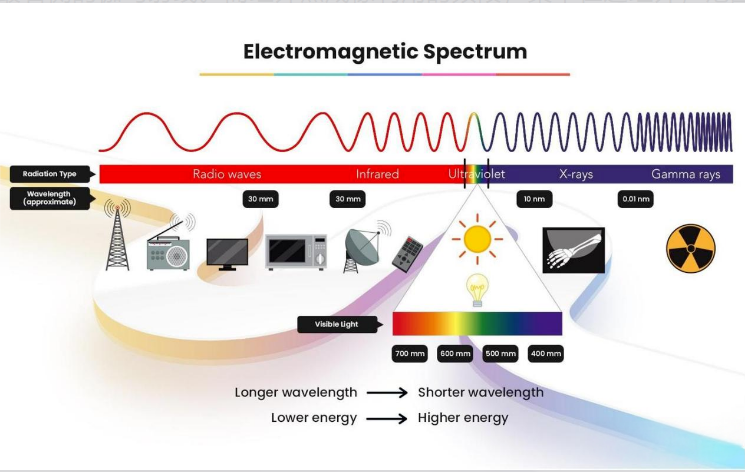

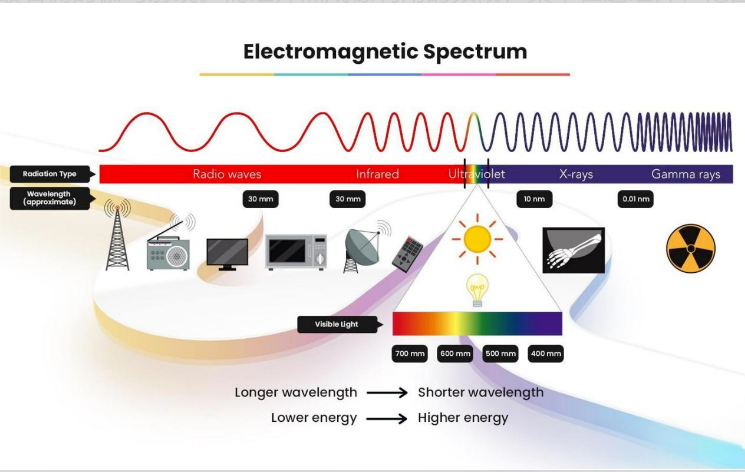

电磁频谱覆盖的电磁波的频率范围从0Hz以上到10的25方Hz以上，下图中从左往右，从无线电波，依次是微波、红外线、可见光、紫外线、X射线，以及最右侧的伽马射线。而红外热成像利用的频段，集中在近红外，范围为2500~750 nm波长的光谱。

黑体辐射定律

现实生活中的物体显示出不同的辐射特性。因此，事实证明，首先考虑一种理想辐射特性的模型体，然后将其应用于实际发生的物体作为参考，这个模型体在辐射物理学中被称为“黑体”。它的独特之处在于，在所有相同温度的物体中，它显示出最大的可能发射辐射。

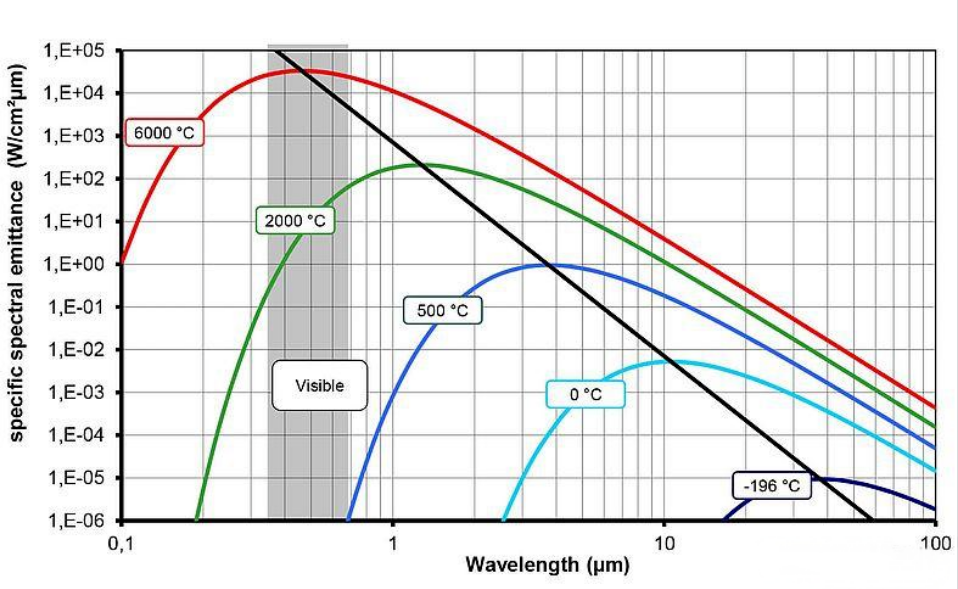

普朗克辐射定律描述了黑体辐射的光谱扩展：

上面的曲线图里，可以看到光谱的波长随着物体的温度变化而变化，例如，温度超过500 °C 的物体也会发出可见光范围内的辐射。此外，在每个波长处，辐射强度都会随着温度的升高而增加。

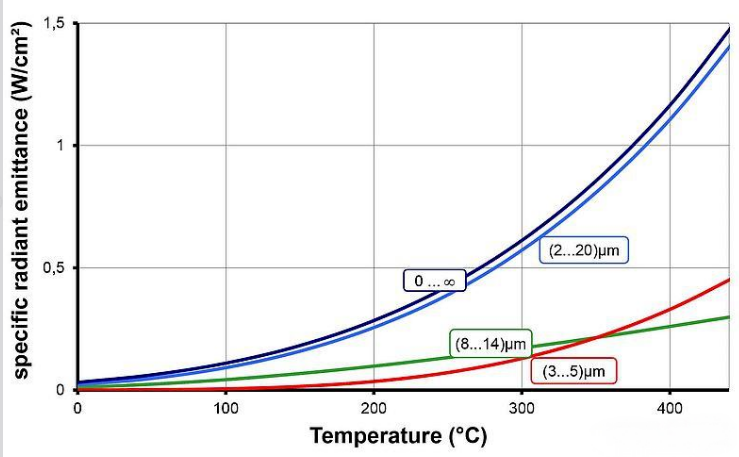

普朗克的辐射定律代表了非接触式温度测量的主要相关性。然而，由于它的抽象性质，它不能以这种形式直接应用于许多实际计算，但是可以从中导出各种进一步的相关性。以下将简要提及其中的两种。因此，通过积分，例如，跨越所有波长的光谱辐射强度，可以获得身体发出的整个辐射的值。

由于其简单的数学相关性，它非常适合粗略估计，特别是在计算物体的热平衡以及总辐射高温计的相互关系时。然而，大多数测量设备的光谱测量无法做到理想范围，因此该方程不适用于此目的。

普朗克辐射定律的图形表示表明黑体发出的辐射具有最大值的波长随着温度的变化而变化。WIEN 位移定律可以通过微分从PLANCK 方程导出。

被测物体的温度越低，其辐射最大值向较大波长移动的幅度越大，接近室温时约为10 µm。

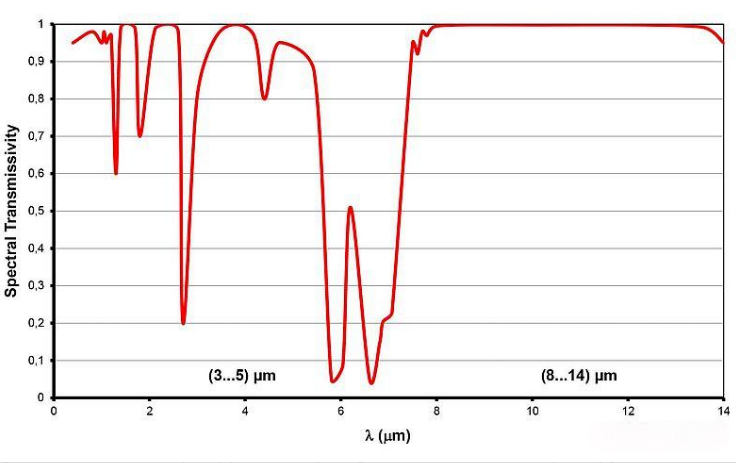

空气的透射水平非常依赖于波长，高衰减范围与高透射率范围（阴影）交替出现，即所谓的“大气窗口”。虽然 8 ~14 µm 范围内的透射率，即长波大气窗口，在更长的距离内保持同样高，但大气引起的可测量衰减已经发生在 3 ~ 5 µm，即短波大气窗口，测量距离约为十米。

被测物的影响

在考虑主相关性时，黑体作为辐射模型是必不可少的。但由于要测量的真实物体或多或少地偏离该模型，因此可能有必要在测量中考虑这种影响。特别是发射率参数，它是人体发射红外辐射能力的量度，当它的值为1 时，黑体具有最高发射率，这也取决于波长。

与此相反，要测量的真实物体的发射率可能或多或少地表现出对波长的强烈依赖性，以下参数也有影响：

·温度

·材料成分

·表面氧化膜

·表面粗糙度

·偏振度

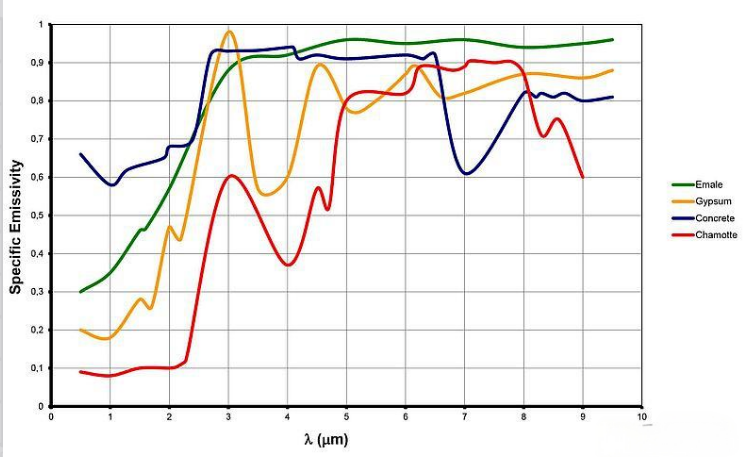

·   许多非金属材料，无论其表面是什么结构，都会显示出高且相对恒定的发射率。比如人体皮肤、涂料等等。

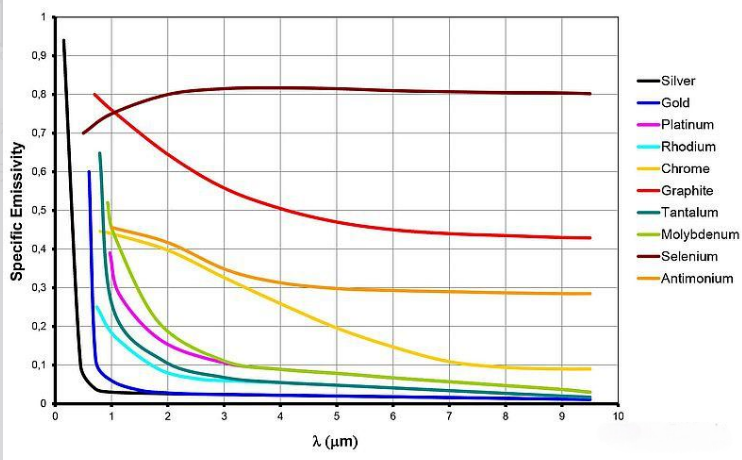

相比之下，金属材质通常具有低发射率，这很大程度上取决于表面特性，并且随着波长的增加而下降。

二、常见红外热成像仪的关健参数

1. 分辨率

定义：红外探测器的像素数量，通常表示为“水平像素×垂直像素”（如 320×240、640×512、1280×1024 等）。

作用：分辨率越高，图像细节越清晰，能识别更小的目标或更远距离的物体。例如，640×512 分辨率比 320×240 能呈现更多细节，适合精准检测场景。

2. 热灵敏度（NETD）

定义：噪声等效温差，单位为毫开尔文（mK），表示热成像仪能分辨的最小温度差异（如 ≤50mK、≤25mK）。

作用：数值越小，灵敏度越高，能捕捉到更细微的温度变化。例如，25mK 的热成像仪可区分 0.025℃ 的温差，适合检测设备微小故障或隐蔽热源。

3. 测温范围

定义：热成像仪可测量的温度区间（如 -20℃~150℃、0℃~1000℃ 等），部分设备支持多量程切换。

作用：需根据应用场景选择，例如工业测温可能需要高温量程（如 500℃ 以上），而民用测温（如人体、家电）通常用低温量程。

4. 视场角（FOV）

定义：镜头能覆盖的水平和垂直角度（如 25°×19°、50°×37°），决定观测范围的宽窄。

作用：视场角越大，观测范围越广（适合大范围监控）；视场角越小，远距离目标成像越大（适合细节观测）。需结合镜头焦距选择（焦距越长，视场角越小）。

5. 焦距与空间分辨率

焦距：镜头的光学参数，影响成像的放大倍数和观测距离。

空间分辨率：单位为毫弧度（mrad），表示镜头对远距离目标的分辨能力（数值越小越好）。例如，1mrad 意味着在 1000 米处可分辨 1 米大小的物体。

6. 帧频

定义：每秒输出的图像帧数（如 25Hz、30Hz、60Hz、100Hz（佳洋光电推出了100Hz的在线红外热成像仪）。

作用：帧频越高，动态画面越流畅，减少拖影。例如，60Hz 适合拍摄移动目标（如无人机巡检、安防监控），低帧频则可降低功耗。

7. 图像增强功能

包括伪彩色（通过颜色区分温度，如红热蓝冷）、数字变焦、降噪、对比度增强等，提升图像可读性。

部分高端设备支持“超分辨率”技术，通过算法提升图像细节。

8. 响应波段

多数热成像仪工作在中波红外（3~5μm） 或 长波红外（8~14μm） 波段：

长波红外：穿透烟雾、粉尘能力强，适合户外、工业场景。

中波红外：对高温目标灵敏度高，适合高温检测（如火焰、熔炉）。

9. 测温精度

表示测温值与实际温度的偏差范围（如±2℃ 或 ±2% 读数），受环境温度、距离、目标 emissivity（发射率）等因素影响。

需通过校准发射率、环境温度补偿等功能优化精度。

10. 续航与便携性

电池续航时间（如 4~8 小时）、设备重量和尺寸，对手持设备（如户外巡检、安防手持）尤为重要

三、红外热成像系统的组成

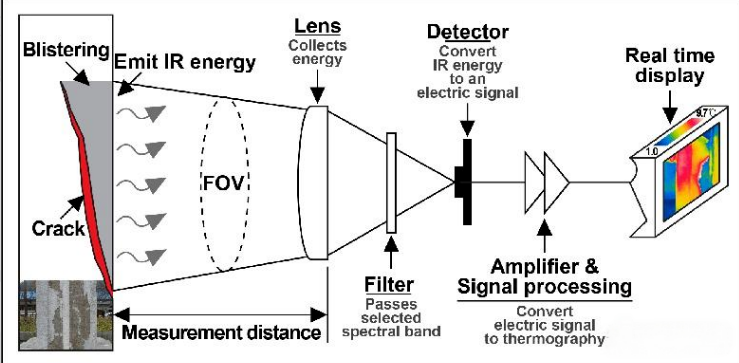

红外热成像仪的系统组成可分为光学系统、探测系统、信号处理系统、显示系统四大核心模块，各部分协同工作实现从红外辐射捕捉到热图生成的全过程。具体组成如下：

1. 光学系统：聚焦红外辐射

核心作用：收集并聚焦物体发射的红外辐射，引导至探测器。

主要部件：

红外镜头：由特殊材料（如锗、硅、硫化锌等）制成，能透过红外波段的电磁波（普通玻璃会吸收红外辐射，无法用于红外镜头）。

光阑/调焦机构：控制进光量，调节焦距以确保成像清晰，部分高端设备还具备变焦功能。

2. 探测系统：将红外辐射转化为电信号

核心作用：接收聚焦后的红外辐射，将其转化为可处理的电信号，是热成像仪的“核心传感器”。

主要部件：

红外探测器：最关键的核心部件，由大量感光单元（像素）组成（如微测辐射热计阵列、碲镉汞探测器等）。每个像素吸收红外辐射后，通过物理效应（如电阻变化、电压变化）将辐射能量转化为电信号。

制冷/非制冷模块：部分高精度探测器（如碲镉汞）需搭配制冷系统（如斯特林制冷机），降低自身热噪声以提高灵敏度；民用或工业级设备多采用非制冷探测器（如微测辐射热计），无需制冷，体积更小、成本更低。

3. 信号处理系统：数据计算与优化

核心作用：对探测器输出的电信号进行处理，转化为温度数据和图像信号。

主要部件：

信号放大电路：探测器输出的电信号微弱，需通过放大电路增强信号强度。

A/D转换器：将模拟电信号转换为数字信号，便于后续处理。

图像处理器（ISP/专用芯片）：根据辐射定律（如普朗克定律）将数字信号换算为温度值；进行降噪、校正（如非均匀性校正）、伪彩色映射（温度-颜色对应）等优化处理；部分高端设备还集成测温算法、智能分析（如高温报警、区域测温）功能。

4. 显示系统：呈现热图与数据

核心作用：将处理后的热图像和温度数据直观展示给用户。

主要部件：

显示屏：通过屏幕显示伪彩色热图，部分设备支持高清屏幕或触控交互。

数据输出接口：如HDMI、USB等，用于外接显示器、存储设备或传输数据（如温度报表、热图文件）。

辅助部件：保障系统运行

电源系统：提供稳定供电（如内置电池、外接电源），确保各模块正常工作。

结构外壳：保护内部精密部件，部分设备设计有防水、防尘、抗冲击功能，适应复杂环境。

简言之，红外热成像仪的系统组成可概括为：光学系统“抓信号”→ 探测系统“转信号”→ 处理系统“算信号”→ 显示系统“显信号”，四者共同实现“从红外辐射到热图可视化”的完整流程。

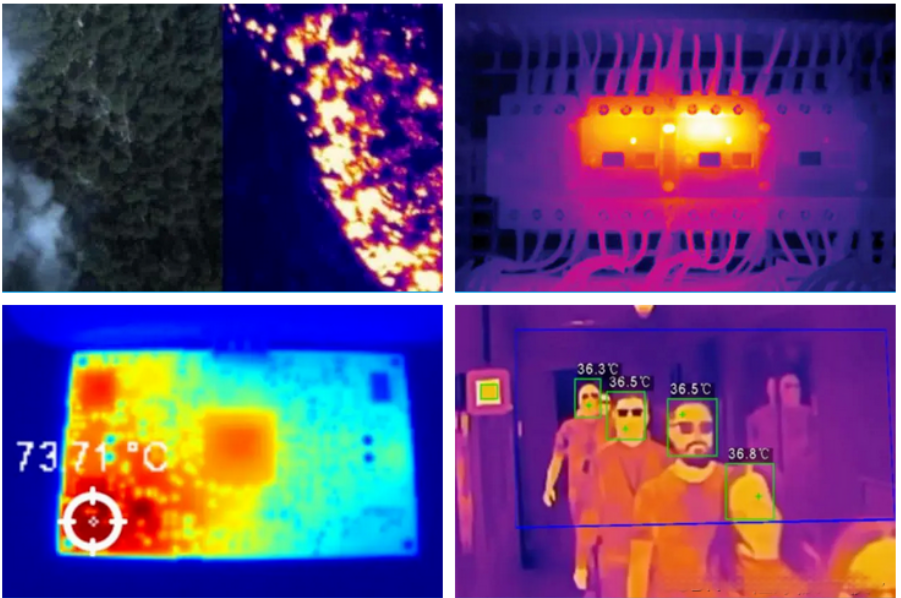

四、 热成像的应用领域

1、军事与安防：

夜视监控、边境巡逻。

侦测隐蔽目标或伪装。

2、工业检测：

电力设备过热监测。

管道泄漏检测。

建筑热损失分析。

3、医学领域：

检测人体炎症、血流异常。

疫情期间体温筛查。

4、消防与救援：

烟雾环境中定位火源或受困人员。

5、环境研究：

野生动物观察。

地质研究与火山监测。
