维氏硬度计对角线测量系统使用技巧

一  概述

要想让维氏硬度计的测试结果精准可靠，对角线测量系统的规范操作是核心。这不仅需要掌握调焦、定位等实用技巧，还要避开视差、校准缺失等常见误区，从操作到维护全方位把控，才能确保每一次测量都经得起检验。

二  维氏硬度计对角线测量系统：核心原理先搞懂

维氏硬度测试的核心是通过金刚石压头在一定试验力下对试样表面压出正方形压痕，再测量压痕两条对角线的长度，代入公式计算硬度值（HV = 0.1891× 试验力 / 对角线平均面积）。

可见，对角线测量的准确性直接决定了硬度值的精度，误差1μm 就可能导致硬度值偏差 2%~5%。

三  实用操作技巧：让测量更精准

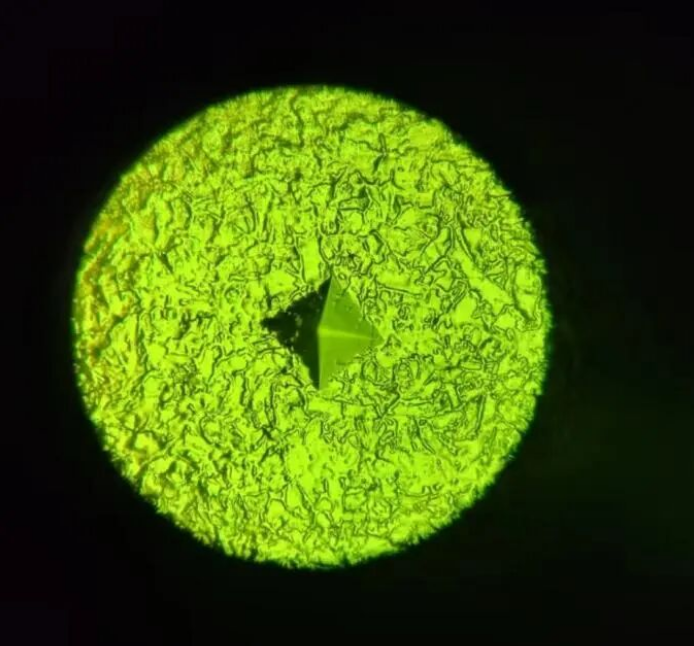

1、调焦：找到 “最清晰的压痕边缘”

1.1分步调焦法

先通过粗调焦将试样表面大致聚焦，再用微调焦缓慢转动，直到压痕的四条边呈现清晰的黑色轮廓，边缘无虚化或光晕。

1.2不同材料的调焦重点

金属试样（如钢、铝）：压痕边缘较明显，调焦至边缘 “锐利无锯齿” 即可；

脆性材料（如陶瓷、玻璃）：压痕可能伴随微小裂纹，需聚焦于裂纹内侧的压痕本体边缘，避免误将裂纹计入对角线长度。

2、对角线定位：两条垂直对角线都要测

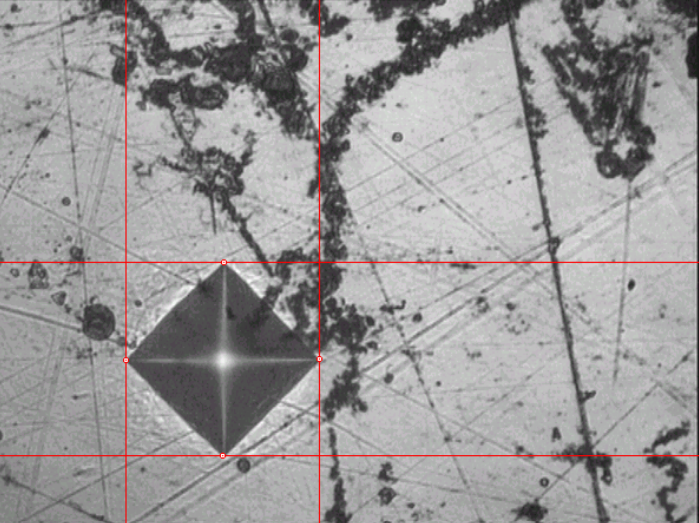

2.1“十字线对齐法”：

移动载物台或测量系统的十字光标，使十字线的交点精准对准压痕一条对角线的一端，记录读数；再移动至另一端，记录长度（记为 d₁）；旋转载物台 90°，用同样方法测量另一条垂直对角线（记为 d₂），取两者平均值（d=(d₁+d₂)/2）。

2.2避免 “单对角线测量” 误区：

正方形压痕若受力不均可能呈菱形，仅测一条会导致误差，两条垂直对角线的平均值才是标准做法。

3、规避视差：让眼睛与十字线 “同水平线”

视差是测量中最易被忽略的误差源，即眼睛观察位置不同导致的读数偏差。解决办法：

3.1调整目镜高度，使眼睛自然平视时，十字线与压痕边缘 “完全重合”，无上下或左右的偏移感；

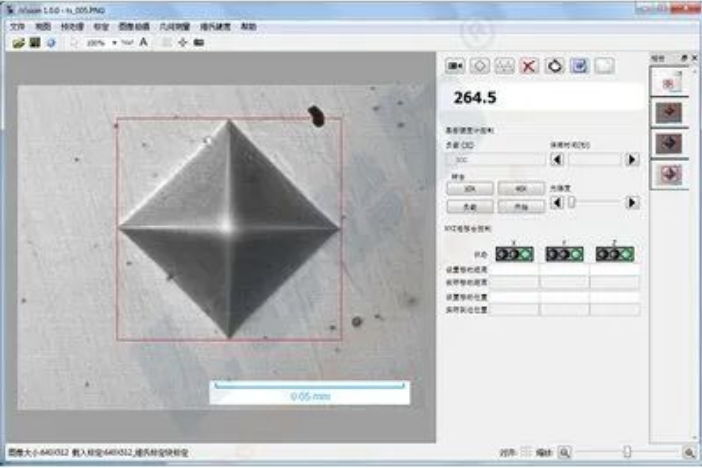

3.2对带摄像系统的数显硬度计，需确保摄像头与压痕平面严格垂直，可通过校准片（已知对角线长度的标准压痕）检查是否存在视角偏差。

四  关键注意事项：从环境到维护全把控

1、环境：排除干扰测量的 “隐形杀手”

1.1振动

影响：压痕图像抖动，无法精准定位。

应对措施：放置在防震台，远离冲床、空压机等设备。

1.2温度波动

影响：试样或仪器热胀冷缩，压痕尺寸变化。

应对措施：实验室温度控制在 (23±5)℃，测试前试样恒温 30 分钟。

1.3强光或反光

影响：压痕边缘被眩光掩盖。

应对措施：关闭直射光源，使用仪器自带的环形光源，调节亮度至 “边缘清晰无反光”。

2、校准：定期 “校验” 测量系统的准确性

校准周期：

建议每 3 个月校准一次，或测试重要试样前用标准硬度块验证。

校准步骤：

选用已知硬度值的标准块（如 HV100、HV300），按标准试验力测试压痕；

用测量系统测对角线长度，计算硬度值，与标准块标称值对比，偏差需≤±1%，否则需联系厂家调试。

3、试样制备：压痕 “看得清”，测量才靠谱

试样表面需抛光至镜面或近镜面（粗糙度 Ra≤0.8μm），否则压痕边缘会被划痕、氧化皮掩盖；

对于曲面试样（如轴类零件），需用专用夹具固定，确保压痕平面与压头垂直，避免压痕变形导致测量误差。

4、操作后：及时清洁，避免系统 “罢工”

测量结束后，用无尘布蘸酒精擦拭测量镜头和载物台，防止油污、粉尘附着影响下次观察；

数显式测量系统（如 CCD 摄像头）需定期检查数据线连接，避免接触不良导致数据跳变。

五 常见错误对比：避开这些 “坑”

1、只测一条对角线，忽略垂直方向

误差影响：可能导致硬度值偏差 5%~10%

正确操作：测量两条垂直对角线，取平均值

2、调焦过快，压痕边缘模糊

误差影响：对角线测量误差可达 3μm 以上

正确操作：微调焦至边缘清晰无虚化

3、眼睛俯视或仰视目镜（视差）

误差影响：单方向误差 1~2μm，累计偏差显著

正确操作：平视目镜，十字线与边缘对齐

4、长期不校准测量系统

误差影响：随使用时间误差逐渐增大，最终超差

正确操作：每 3 个月用标准块校准

六  总结：精准测量的核心要点

维氏硬度计对角线测量系统的操作，关键在于 “清晰识别压痕、精准定位对角线、排除环境干扰”。

记住三个核心：调焦到边缘锐利、测两条垂直对角线、定期校准加清洁。

只有将这些技巧和注意事项融入日常操作，才能让硬度测试结果真正反映材料的力学性能，为质量检测、材料研发提供可靠数据。
