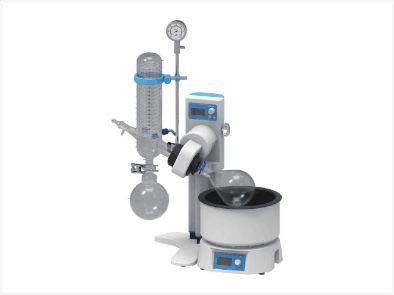

旋转蒸发仪，又叫旋转蒸发器，是实验室广泛应用的一种蒸发仪器，由马达、蒸馏瓶、加热锅、冷凝管等部分组成的，主要用于减压条件下连续蒸馏易挥发性溶剂，应用于化学、化工、生物医药等领域。

简介

旋转蒸发仪可以用来回收、蒸发有机溶剂。它是利用一台电机带动蒸馏瓶旋转。由于蒸馏器在不断旋转，可免加沸石而不会暴沸。同时，由于不断旋转，液体附于蒸馏器的壁上，形成一层液膜，加大了蒸发的面积，使蒸发速度加快。使用时应注意：

(1)减压蒸馏时，当温度高、真空度高时，瓶内液体可能会暴沸。此时应降低真空度以便平稳地进行蒸馏。

(2)停止蒸发时，先停止加热，再停止抽真空，切断电源停止旋转。

结构原理

结构：蒸馏烧瓶是一个带有标准磨口接口的茄形或圆底烧瓶，通过一高度回流蛇形冷凝管与减压泵相连，回流冷凝管另一开口与带有磨口的接收烧瓶相连，用于接收被蒸发的有机溶剂。在冷凝管与减压泵之间有一三通活塞，当体系与大气相通时，可以将蒸馏烧瓶，接液烧瓶取下，转移溶剂，当体系与减压泵相通时，则体系应处于减压状态。使用时，应先减压，再开动电动机转动蒸馏烧瓶，结束时，应先停机，再通大气，以防蒸馏烧瓶在转动中脱落。作为蒸馏的热源，常配有相应的恒温水槽。

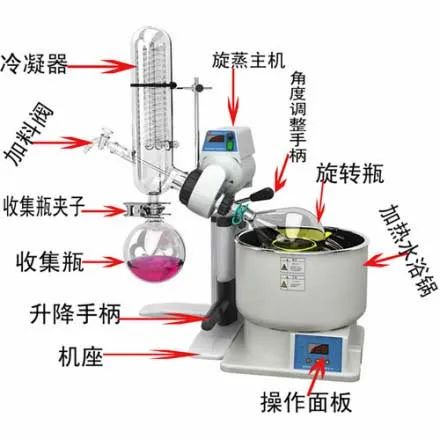

主要部件

1、旋转马达，通过马达的旋转带动盛有样品的蒸发瓶；

2、蒸发管，蒸发管有两个作用，首先起到样品旋转支撑轴的作用，其次通过蒸发管，真空系统将样品吸出；

3、真空系统，用来降低旋转蒸发仪系统的气压；

4、流体加热锅，通常情况下都是用水加热样品；

5、冷凝管，使用双蛇形冷凝或者其它冷凝剂如干冰、丙酮冷凝样品；

6、冷凝样品收集瓶，样品冷却后进入收集瓶。

机械或马达机械装置用于将加热锅中的蒸发瓶快速提升。

旋转蒸发仪的真空系统可以使简单的浸入冷水浴中的水吸气泵，也可以是带冷却管的机械真空泵。蒸发和冷凝玻璃组件可以很简单也可以很复杂，这要取决于蒸馏的目标，以及要蒸馏的溶剂的特性。不同的商业设备都会包含一些基本的特征，现代设备通常都增加了例如数字控制真空泵、数字显示加热温度甚至蒸汽温度等功能。

如何操作和清洗

旋转蒸发仪操作流程：　　

1、打开低温冷却液循环泵，注意按电源键后再按下制冷键，降到所需温度后开循环。　　

2、打开水泵循环水。　　

3、装上蒸馏烧瓶并用夹子固定好。打开真空泵，待有一定真空后开始旋转。　　

4、调节蒸馏烧瓶高度、旋转速度，设定适当水浴温度。　　

5、蒸完先停止旋转，再通大气，然后停水泵，再取下蒸馏烧瓶。　　

6、停低温冷却液循环泵，停水浴加热，关闭水泵循环水，倒出接收瓶内溶剂，洗干净缓冲球，接收瓶。　　

旋转蒸发仪设备的清洗方式:　　

1.一般的仪器设备可以用毛刷从外至内用水或皂液刷掉杂质再用蒸馏水或去离子水润洗内壁两到三次，对有磨口的玻璃仪器设备洗刷时应注意保护磨口。　　

2.对不易用毛刷刷洗的或用毛刷刷洗不干净的玻璃仪器通常是用洗涤剂倒入或吸人容器内进行浸泡后倒出，后用自来水冲洗和去离子水润洗。　　

3.砂芯玻璃滤器在使用后须立即清洗，根据砂芯中沉淀物的不同用合适的洗涤剂溶解表面沉淀后用蒸馏水冲洗干净，于110℃烘干后保存在防尘的柜子中。
